产品介绍
该产品是全充油密封型。原理同密封型电力变压器。非晶合金的基础元素是铁、镍、钴、硼、碳等组成。是一种向同性的软磁材料，磁化功率小，不存在阻碍畴壁移动的结构缺陷，厚度极薄，只有0.027mm，填充系数相应变小，只有0.75-0.8，电阻率很高，是硅钢片的3～6倍，硬度是硅钢片的5倍，非晶合金材料对应力特别敏感。
S(B)H15-M 30～1600/6～10系列产品负载损耗在GB/T6451标准值基础上下降15%，空载损耗在GB/T6451标准组I值基础上下降70%。执行标准JB/T10318-2002《油浸式非晶合金铁芯配电变压器技术参数》。

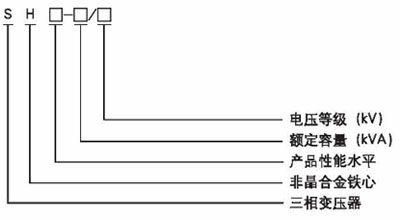

型号及含义
S(B)H15-M密封式非晶合金电力变压器技术数据表
| 额定容量（kVA） |
电压及分接范围 |
联结组标号 |
空载损耗（W） |
负载损耗（W）75℃ |
空载电流(%) |
短路阻抗（%） |
高压
(KV) |
高压分接范围 |
低压
(KV) |
| 30 |
6
6.3
10
10.5
11 |
±5%
±2×2.5% |
0.4 |
Dyn11或Yyn0 |
130 |
630/600 |
2.3 |
4.0 |
| 50 |
170 |
910/870 |
2.0 |
| 63 |
200 |
1090/1040 |
1.9 |
| 80 |
250 |
1310/1250 |
1.9 |
| 100 |
290 |
1580/1500 |
1.8 |
| 125 |
340 |
1890/1800 |
1.7 |
| 160 |
400 |
2310/2200 |
1.6 |
| 200 |
480 |
2730/2600 |
1.5 |
| 250 |
560 |
3200/3050 |
1.4 |
| 315 |
670 |
3830/3560 |
1.4 |
| 400 |
800 |
4520/4300 |
1.3 |
| 500 |
960 |
5410/5150 |
1.2 |
| 630 |
1200 |
6200 |
1.1 |
4.5 |
| 800 |
1400 |
7500 |
1.0 |
| 1000 |
1700 |
10300 |
1.0 |
| 1250 |
1950 |
12000 |
0.9 |
| 1600 |
2400 |
14500 |
0.8 |
| 2000 |
|
|
|
|
750 |
17400 |
0.20 |
5 |
