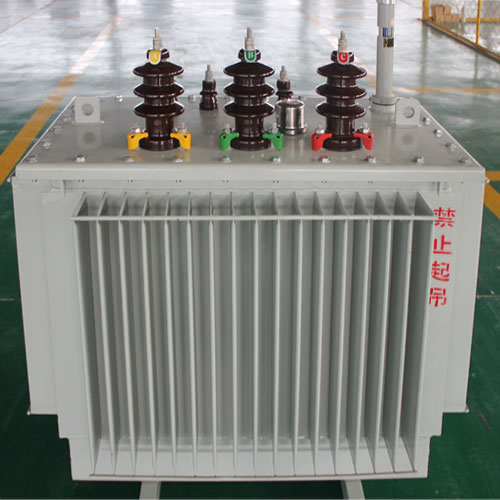

产品介绍
该产品执行国家标准GB1094-2013《电力变压器》和GB/T6451-2015《三相油浸式电力变压器技术参数和要求》,被国家经贸委推荐为全国城乡电网建设改造所需主要设备产品。
S11系列变压器是低损耗铜绕组产品,该产品采用优质材料,在线圈器身和绝缘方面,运用新工艺、新材料、从而使空载、负载损耗明显降低,性能和结构更加可靠和优越。
产品特点
●经济性能好
S11系列产品在S9系列产品的基础上,空载损耗平均降低了10.3%,空载电流平均降低22.4%。
●使用寿命长
变压器油箱采用全密封结构,油箱与箱沿可用螺栓联结或焊死,变压器油不与空气接触,延长了使用寿命。
●运行可靠性高
油箱密封有关零部件进行改进,增加了可靠性,提高工艺水平以保证密封的可靠性。
●占地面积小
S11-M系列变压器油箱采用波纹板式散热器,当油温变化时波纹板热胀冷缩可取代储油柜的作用,波纹板式油箱外形美观,占地面积小。

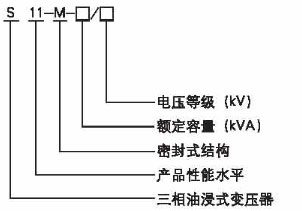

型号及含义
表1 : 6Kv, 10kV级30kVA-2500kVA无励磁调压变压器
额定容量(kVA) |
电压组合 |
联结组标号 |
空载损耗R(W) |
负载损耗 R(W)75℃ |
阻抗电压 (%) |
空载电流(%) |
长 L(mm) |
宽 W (mm) |
高H(mm) |
轴距横向*纵向(mm) |
器身重(Kg) |
油重 (Kg) |
总重 (Kg) |
高压 (KV) |
高压分接范围 |
低压 (KV) |
30 |
6 6.3 10 10.5 |
±5% ±2×2.5% |
0.4 |
Dyn11 Yzn11 Yyn0 |
100 |
630/600 |
4.0 |
2.8 |
980 |
735 |
1145 |
400*400 |
178 |
78 |
355 |
50 |
130 |
910/870 |
2.5 |
1017 |
758 |
1205 |
450*400 |
240 |
92 |
415 |
63 |
150 |
1090/1040 |
2.4 |
1035 |
785 |
1285 |
450*400 |
285 |
105 |
505 |
80 |
180 |
1310/1250 |
2.2 |
1065 |
800 |
1290 |
450*400 |
330 |
110 |
540 |
100 |
200 |
1580/1500 |
2.1 |
1072 |
820 |
1305 |
450*400 |
345 |
116 |
590 |
125 |
240 |
1890/1800 |
2.0 |
1155 |
1105 |
1310 |
450*550 |
415 |
135 |
705 |
160 |
280 |
2310/2200 |
1.9 |
1235 |
850 |
1535 |
550*550 |
485 |
155 |
835 |
200 |
340 |
2730/2600 |
1.8 |
1282 |
860 |
1557 |
550*550 |
582 |
168 |
965 |
250 |
400 |
3200/3050 |
1.7 |
1310 |
940 |
1605 |
550*550 |
695 |
210 |
1135 |
315 |
480 |
3830/3650 |
1.6 |
1465 |
1120 |
1915 |
660*650 |
855 |
255 |
1520 |
400 |
570 |
4520/4300 |
1.5 |
1440 |
1165 |
1725 |
660*660 |
950 |
295 |
1590 |
500 |
680 |
5410/5150 |
1.4 |
1510 |
1250 |
1845 |
660*650 |
1150 |
320 |
1905 |
630 |
810 |
6200 |
1.3 |
1650 |
1140 |
1920 |
660*650 |
1500 |
435 |
2015 |
800 |
980 |
7500 |
4.5 |
1.2 |
2125 |
1175 |
2315 |
820*820 |
1910 |
760 |
3510 |
1000 |
1150 |
10300 |
1.1 |
2150 |
1380 |
2570 |
820*820 |
2125 |
880 |
3850 |
1250 |
1360 |
12000 |
1.0 |
2355 |
1485 |
2570 |
820*820 |
2605 |
960 |
4610 |
1600 |
1640 |
14500 |
0.9 |
2385 |
1750 |
2630 |
820*820 |
3125 |
1150 |
5420 |
2000 |
1940 |
18300 |
5.0 |
0.4 |
1940 |
1400 |
1700 |
820*820 |
2420 |
780 |
4200 |
2500 |
2290 |
21200 |
0.4 |
2050 |
1480 |
1800 |
820*820 |
2560 |
880 |
4680 |
注:1.外形尺寸和重量,随要求而改变,该两项表内数据以出厂文件为准。
2.对于额定容量500kVA及以下的变压器,表中斜线上方的负载损耗值适用于Dyn11或Yzn11联接组,斜线下方的负载损耗值适用于Yyn0联接组。
S11系列20kV级无励磁调压变压器技术数据表
额定容量(KVA) |
电压组合 |
联结组标号 |
空载损耗(W) |
负载损耗 (W)75℃ |
空载电流 (%) |
短路阻抗(%) |
高压 (KV) |
高压分接范围 |
低压(KV) |
30 |
20 |
±5% ±2×2.5% |
0.4 |
Dyn11 Yzn11 Yyn0 |
100 |
690/660 |
2.1 |
5.5 |
50 |
130 |
1010/960 |
2.0 |
63 |
150 |
1200/1150 |
1.9 |
80 |
180 |
1440/1370 |
1.8 |
100 |
200 |
1730/1650 |
1.6 |
125 |
240 |
2080/1980 |
1.5 |
160 |
290 |
2540/2420 |
1.4 |
200 |
340 |
3000/2860 |
1.3 |
250 |
400 |
3520/3350 |
1.2 |
315 |
480 |
4210/4010 |
1.1 |
400 |
570 |
4970/4730 |
1.0 |
500 |
680 |
5940/5660 |
1.0 |
630 |
810 |
6820 |
0.9 |
6.0 |
800 |
980 |
8250 |
0.8 |
1000 |
1150 |
11330 |
0.7 |
1250 |
1380 |
13200 |
0.7 |
1600 |
1660 |
15950 |
0.6 |
2000 |
1950 |
19140 |
0.6 |
2500 |
2340 |
22220 |
0.5 |
注:
1.外形尺寸和重量,随要求而改变,该两项表内数据以出厂文件为准;
2.对于额定容量500kVA及以下的变压器,表中斜线上方的负载损耗值适用于Dyn11或Yzn11联接组,斜线下方的负载损耗值适用于Yyn0联接组;
3.表中的性能参数也适用于高压为双电压20 (10)kV的三相变压器。
S11系列35kV级无励磁调压变压器技术数据表
型号 |
电压组合 |
联结组标号 |
空载损耗(W)75℃ |
负载损耗 R(W) |
阻抗电压 (%) |
空载电流(%) |
长L(mm) |
宽W(mm) |
高H(mm) |
轴距横向*纵向(mm) |
器身重(Kg) |
油重(Kg) |
总重(Kg) |
高压 (kV) |
高压分接范围% |
低压(kV) |
50 |
35 38.5 |
±2×2.5%±5% |
0.4 |
Dyn11/ Yyn0 |
160 |
1200/1140 |
6.5 |
1.3 |
1195 |
935 |
1825 |
660*660 |
300 |
330 |
860 |
100 |
230 |
2010/1910 |
1.1 |
1200 |
995 |
1935 |
660*660 |
470 |
383 |
1130 |
125 |
270 |
2370/2260 |
1.1 |
1235 |
940 |
1955 |
660*660 |
550 |
465 |
1335 |
160 |
280 |
2820/2680 |
1.0 |
1285 |
895 |
1950 |
660*660 |
580 |
485 |
1475 |
200 |
340 |
3320/3160 |
1.0 |
1310 |
1150 |
1985 |
660*660 |
680 |
595 |
1755 |
250 |
400 |
3950/3760 |
0.95 |
1450 |
1090 |
2010 |
660*660 |
860 |
650 |
2000 |
315 |
480 |
4750/4530 |
0.95 |
1930 |
1065 |
2320 |
820*820 |
980 |
765 |
2290 |
400 |
580 |
5740/5470 |
0.85 |
1850 |
1165 |
2015 |
820*820 |
1170 |
885 |
2725 |
500 |
680 |
6910/6580 |
0.85 |
2045 |
1205 |
2415 |
820*820 |
1340 |
960 |
3090 |
630 |
830 |
7860 |
0.65 |
2085 |
1240 |
2515 |
660*660 |
1550 |
895 |
3810 |
800 |
980 |
9400 |
0.65 |
2305 |
1615 |
2685 |
820*820 |
1990 |
1030 |
4510 |
1000 |
1150 |
11500 |
0.65 |
2545 |
1540 |
2590 |
1070*1070 |
2415 |
1475 |
5055 |
1250 |
1400 |
13900 |
0.60 |
2495 |
2010 |
2675 |
820*820 |
2480 |
1405 |
5290 |
1600 |
1690 |
16600 |
0.60 |
2680 |
2100 |
2770 |
820*820 |
2600 |
1490 |
5450 |
2000 |
1990 |
19700 |
0.55 |
2790 |
2180 |
2860 |
820*820 |
2720 |
1590 |
5600 |
2500 |
2360 |
23200 |
0.55 |
2900 |
2290 |
2980 |
1070*1070 |
2830 |
1720 |
5760 |
注:1.外形尺寸和重量,随要求而改变,该两项表内数据以出厂文件为准;
2.对于额定容量500kVA及以下的变压器,表中斜线上方的负载损耗值适用于Dyn11联接组,斜线下方的负载损耗值适用于Yyn0联接组;
S11系列35kV级630kVA-31500kVA三相双绕组无励磁调压电力变压器
型号 |
电压组合 |
联结组标号 |
空载损耗(W) |
负载损耗 R(W) |
空载电流(%) |
短路阻抗 %) |
长L(mm) |
宽W(mm) |
高H(mm) |
轴距横向*纵向(mm) |
器身重(Kg) |
油重(Kg) |
总重(Kg) |
高压 (kV) |
高压分接范围% |
低压 (kV) |
630 |
35 |
±2×2.5% ±5% |
3.15 6.3 10.5 |
Yd11 |
830 |
7860 |
0.65 |
6.5 |
2400 |
1700 |
2210 |
820*820 |
2210 |
900 |
3250 |
800 |
980 |
9400 |
0.65 |
2500 |
1850 |
2390 |
820*820 |
2350 |
1030 |
3500 |
1000 |
1150 |
1150 |
0.65 |
2700 |
1950 |
2510 |
820*820 |
2490 |
1180 |
3860 |
1250 |
1400 |
1390 |
0.55 |
2900 |
2050 |
2630 |
820*820 |
2600 |
1350 |
4350 |
1600 |
1690 |
1660 |
0.45 |
3050 |
2130 |
2750 |
820*820 |
2810 |
1580 |
4855 |
2000 |
2170 |
1830 |
0.45 |
3105 |
2195 |
2805 |
1070*1070 |
2800 |
1800 |
5300 |
2500 |
2560 |
1960 |
0.45 |
3150 |
2535 |
2980 |
1070*1070 |
3525 |
2060 |
7665 |
3150 |
35-38.5 |
±2×2.5% ±5% |
3.15 6.3 10.5 |
3040 |
2300 |
0.45 |
7.0 |
3920 |
2725 |
2840 |
1070*1070 |
3995 |
2205 |
8565 |
4000 |
3610 |
2730 |
0.45 |
3310 |
2915 |
3070 |
1070*1070 |
4825 |
2560 |
10115 |
5000 |
4320 |
3130 |
0.45 |
3480 |
3020 |
3145 |
1070*1070 |
5700 |
2635 |
11305 |
6300 |
5240 |
3500 |
0.45 |
8.0 |
3590 |
2905 |
3210 |
1475*1475 |
7120 |
3240 |
13510 |
8000 |
35-38.5 |
±2×2.5% |
3.15 3.3 6.3 6.6 10.5 |
YNd11 |
7200 |
3840 |
0.35 |
4070 |
3050 |
3595 |
1475*1475 |
8875 |
3840 |
16690 |
10000 |
8700 |
4530 |
0.35 |
4106 |
2795 |
3655 |
2000*1475 |
10305 |
3600 |
17690 |
12500 |
1000 |
5380 |
0.30 |
4570 |
3010 |
3840 |
1475*1475 |
12830 |
4310 |
20990 |
16000 |
1210 |
6580 |
0.30 |
5235 |
3295 |
4615 |
2000*1475 |
16010 |
6650 |
27660 |
20000 |
1440 |
7950 |
0.30 |
5360 |
3415 |
4660 |
2000*1475 |
18820 |
7600 |
32170 |
25000 |
1700 |
9400 |
0.25 |
10.0 |
5830 |
3810 |
4860 |
2000*1475 |
22360 |
9800 |
42600 |
31500 |
2020 |
112000 |
0.25 |
6290 |
4290 |
5260 |
2000*1475 |
25110 |
12010 |
49960 |
注:1:对于低压电压为10.5kV的变压器,可提供联结组标号为Dyn11的产品。
注:2:额定容量为3150kVA及以上的变压器,-5%分接位置为最大电流分接。
注:3:当变压器年平均负载率介于35%-45%之间时,采用表中的损耗值可获得最高运行效率。
